Как составить схему подключения проводки в квартире
Планирование капитального ремонта жилья (также некоторые виды небольших ремонтных работ) зачастую предполагает перепланировку, монтаж системы электрической проводки квартиры. Подключение проводки является одним из первоначальных этапов ремонтных работ, особенно, если работа задумывается скрытого формата. Для такого способа обеспечения помещений квартиры электричеством (в отличие от внешней/открытой) необходимо штробить стены. Это хлопотный, затратный процесс, включающий последующие ремонтные процедуры по маскировке следов прокладывания электрических кабелей (штукатурку, шпаклевку, покраску, т.д.). Чтобы снизить риск допуска всевозможных ошибок, также для точности последующего проведения электропроводки, необходимо создание электрической схемы квартирной проводки.
Грамотная схема электрики в квартире обеспечит и выгодное, максимально правильное расположение выключателей, розеток, и соблюдение норм противопожарной безопасности. Потому, при составлении плана электропроводки, рациональнее опереться на знания и мнения специалистов. К примеру, мастеров этой специализированной компании http://avselectro-msk.ru/, они профессионально занимаются работами по составлению, проектированию схем подключения проводки в квартире. Ещё данная компания реализует качественные элементы электропроводки, а её специалисты занимаются их установкой/монтажом.

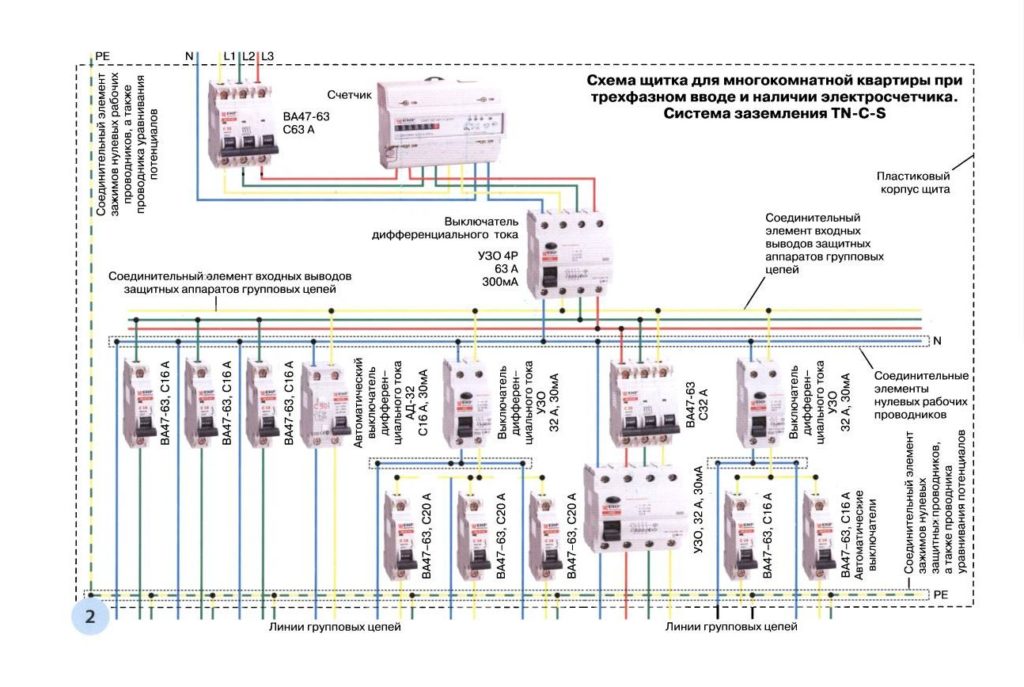

Элементы и уровни электрической сети квартиры
При составлении плана будущего снабжения приборов в квартире необходимо планировать расположение всех составляющих сети. Все элементы объединяются в уровни (помимо основного разделения на силовую, а также слаботочную сеть):
1. первый уровень, обеспечивающий поступление электричества в квартиру извне — вводной автоматический выключатель. Кроме прочего, отвечает он за отключение внутриквартирной сети от внешней при перегрузке;
2. вводный кабель, проводящий ток в проводку во время включения разнообразных приборов;
3. третьим уровнем является место подключения вводного кабеля – электрический щит;
4. внутренние кабели (всевозможного формата, материала) – они соединяют в непрерывную внутреннюю квартирную сеть все компоненты;
5. собственно элементы «выхода» электричества: розетки и осветительные приборы, выключатели, также все составные слаботочной сети.
Упомянутая слаботочная система объединяет элементы телевизионной, компьютерной и телефонной сетей, компоненты систем видеонаблюдения, домофона, разнообразных охранных систем, сигнализаций. Подключаются все данные устройства этой сети к силовой, создавая единую проводку помещений, потому их обязательно отображают в схемах.
Группировка потребителей энергии в схеме электропроводки квартиры
В перспективе, проводка квартиры по составленной схеме/плану должна быть безопасной, максимально удобной. Безопасность обеспечивается правильным распределением нагрузки приборов, потребляющих энергию. Все они разделяются на потребительские группы, а в проводке помещений предусматривается их раздельное электроснабжение. Помимо дополнительной защиты, это даст возможность не отключать всю сеть квартиры при различных ремонтных работах. Можно точечно перекрывать снабжение отдельно выведенной группы в месте будущих ремонтных работ.
Чтобы составить правильную схему в квартире, важно группировать электрические потребители по правилам.
1. Все мощные потребители (крупная бытовая техника, в числе которых бойлер, стиральная машинка,плита и кондиционер) однозначно выводятся одной линией к щиту. Каждому предусматривается и отдельное защитное устройство.
2. Для комплектации розеток каждой комнаты (так называемых розеточных групп) также желательно проектировать/монтировать отдельную линию.
3. Наиболее нагруженные приборами помещения (обычно это кухня) в обязательном порядке должны иметь отдельно выполненные розеточные группы и группы освещения.
4. Ванная, как место особой планировки проводки в связи с нестандартными требованиями безопасности, также выводится отдельно.
Дополнительные факторы при проектировании проводки квартиры
Основные элементы чертежа сети квартиры отображаются зашифрованными обозначениями. Всевозможные розетки с выключателями, светильники и прочие приборы на схеме электропроводки условно обозначаются согласно техническим стандартам. Фазы же на чертеже скрываются за перечеркнутыми косыми линиями (количество штрихов соответствует количеству фаз).
Кроме этих условных знаков в схеме подключения в квартире должно быть отображено следующее:
1. мощность предполагаемых приборов (по отдельности, в составе групп потребителей энергии);
2. суммарная мощность подключаемых в будущем приборов, требующих электропитания от сети;
3. показатели сечения кабельных жил, которые стандартно (например, в оранжевых квадратиках) указываются на чертежах;
4. средства защиты, включая дифференциальные автоматы, заземление и необходимые/обязательные УЗО.
К слову, здесь — http://shkolazhizni.ru/computers/articles/71121/ есть информация о последних (устройствах защитного отключениях), их функциях.
Последовательность составления правильной схемы электропроводки в квартире
Подготовительной работой является разметка на чертеже будущей схема монтажа электропроводки в квартире:
1. конфигураций помещений,
2. размещения мебели,
3. расположения энергопотребляемых приборов.
При переходе к последующим, основным этапам составления схемы проводки в квартире своими руками нужно определиться с условными обозначениями элементов (зачастую используется стандартная, соответствующая гос. техническим требованиям). Далее следуют этапы проектирования и внесения элементов сети на чертеж:
Разработка осветительной части
При этом, для выбора мест расположения потолочных светильников следует учитывать правила проведения/монтажа электрических кабелей (параллельно и перпендикулярно линиям стыка пола/потолка/стен, на корректном расстоянии от окон, косяков, прочего). Также важно тщательно проработать места монтажа настенных осветительных приборов. Они должны максимально удачно освещать помещение и не перекрываться предметами интерьера, мебелью.
Определение места расположения розеток, выключателей
Как ранее отмечалось, места, где будут расположены розетки, необходимо соотносить с размещением
— мебели (чтобы их не закрыл, например, шкаф или дверь, прочие предметы интерьера);
— энергопотребляемых приборов и потребительских групп – это минимизирует необходимость использования (вследствие неправильного составления схемы) дополнительных удлинителей.
К слову, обозначения разных типов розеток на чертежах электропроводки разнятся.
Заключительный этап проектирования схемы подключения проводки в квартире
В последнюю очередь, после подбора наиболее удачного, правильного месторасположения элементов будущей электрической проводки, на чертеже обозначаются пути прокладки кабелей. Как отмечалось ранее, при этом следует соблюдать определенные правила. Они касаются:
1. расположения кабелей относительно элементов помещения (окон, дверей, стыков стен и прочего);
2. взаимного расположения (кабели электросети нежелательно пересекать);
3. наличие и расположение мест в помещении с затрудненной возможностью штробления стен для прокладывания кабелей (например, несущих конструкций).
Помимо маршрута прокладывания проводов, уделяется внимание их выходам (розеткам, выключателям, местам подсоединения элементов освещения и электрических приборов). Потому важно учитывать последующую отделку помещения: толщину штукатурки, наличие подвесного/натяжного потолка, т.д.
В заключении рассчитывается и отмечается на чертеже схемы электропроводки необходимые мощности, сечения кабеля, производится расчет общей нагрузки и расчет достаточности освещения для конкретных квартирных помещений.
